FCR-2 Relédoboz, a Vaillant FC-okhoz ajánlott felhasználásokra

Name: FCR-2 Relédoboz, a Vaillant FC-okhoz ajánlott felhasználásokra
SKU: FCR-2
Availability: InStock

26.275Ft Bruttó ár: 33.369Ft

Főbb jellemzők:
– Fan-coil csoportos működtetésére, rendszerbe illesztéséhez

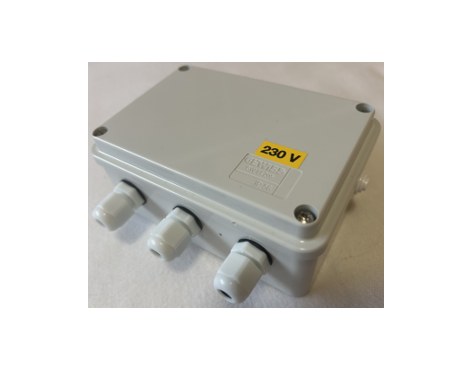

– a zárt szerelődoboz 120 x 80 x 50 mm méretű
– IP 56 védettséggel rendelkezik
– a relézett kapcsolaton keresztül biztosítható kommunikáció a fan-coil(ok) és a kiszolgáló Vaillant szabályozás között
– 4-nél több fan-coil szerelési igénye esetén a relédobozok kaszkádolhatók egymással a külön vásárolható soroló kábellel, de a kaszkádoláshoz mindenképpen szükség van a 4-es dobozra! Pl.6 FC-hoz szükséges kalkuláció: FCR-4 + FCR-2 + 1x kaszkád/soroló kábel

Rendelésre

Összehasonlítás

Leírás

Lehetséges opciók
– „A” – a fan-coil(ok) a VWZ-AI modulnak jelzik a működési igényt, mellyel HŰTÉSI üzemmódra kapcsol(hat) át a hőszivattyú
– „B” – a fan-coil(ok) a mM700 vagy sC720 rendszerszabályozóhoz bővítőként kapcsolt VR 70 vagy 71 modulnak jelzik a működési igényt, mellyel évszaktól függően FŰTÉSI vagy HŰTÉSI üzemmódra aktiválódik az adott kör (és annak a kiszolgáló szivattyúja is)
– „C” – a mM700 vagy sC720 rendszerszabályozón keresztül kapcsolt keringtető szivattyú működése esetén (tipikusan VR 70 vagy 71 modullal) aktiválódik az 1 db fan-coil aktív üzemmódja is (on/off ponton keresztül) évszaktól függően FŰTÉSRE vagy HŰTÉSRE

Egyéb tervezői instrukciók
– több körre osztott fan-coilos rendszer (pl. külön szinteken lévő egységek kiszolgálása) értelemszerűen külön-külön szivattyúkkal lehetséges. Ennek megfelelően azokat külön-külön csoportonként szükséges relézni, egymástól függetlenül
– a 9a-jelű motoros szelep a Vaillant aroVAIR WN magas oldalfali fan-coilok esetén standard szériafelszereltség, a többi Vaillant modellnél opcionálisan vásárolható kiegészítő cikkszámon
– elhelyezésük tipikusan NEM a fan-coilok közvetlen közelében történik (általában), hanem ott, ahol a központi rendszerszabályozó van
– 2×0,75 mm2-es érpárat szükséges kikábelezni a fan-coil(ok)tól a relédobozhoz külön-külön
– sorolt hálózati nyomvonal kialakítás nem megengedett
